سیستم VRF Midea VC Max با تخلیه بالا و خنک کردن تنها
تعریف مجدد سادگی در خنک سازی تجاری
هدف ساخته شده برای ساختمان های متوسط که نیاز به عملکرد بدون پیچیدگی دارند. هنگامی که نیازهای یک ساختمان به طور انحصاری بر روی خنک کننده متمرکز می شود، پرداخت برای ظرفیت پمپ گرما ناکارآمد است.سری VC Max (8-30 HP واحد واحد)، 32 تا 90 اسب ترکیبی چند ماژول) این ناکارآمدی را به طور کامل از بین می برد.
با حذف دریچه های برگشت و لوله های بازیابی گرما از طراحی، سیستم تعداد کل قطعات را کاهش می دهد، مراحل سرویس را کوتاه می کند،و سرمایه گذاری اولیه را کاهش می دهد در حالی که کنترل های هوشمند را که بستر V8 را تعریف می کنند حفظ می کند.
در هسته، META 2 قرار دارد.0، یک الگوریتم سه متغیر که به طور مداوم توزیع یخچال، نقاط تنظیم حرارتی را متعادل می کند،و سرعت های فن ٬ در مقایسه با استراتژی های کنترل سنتی ۲۸٪ افزایش انرژی سالانه را ارائه می دهد.
دو پیکربندی قدرت استانداردهای جهانی الکتریکی را پوشش می دهد: نسخه استاندارد (380-415V / 50 ((60Hz) برای بازارهای بین المللی،و نسخه آمریکای لاتین (220V/60Hz) که با مشخصات شبکه منطقه ای متناسب است، هر دو به طور مستقیم به قدرت سایت بدون ترانسفورماتورهای خارجی متصل می شوند.
عملکرد خنک کننده در -15 °C تا 55 °C محیط پایدار باقی می ماند، گسترده ترین پوشش خنک کننده در کلاس خود، پشتیبانی شده توسط سازگاری با 12 عامل فرم واحد داخلی و 100+ مدل.
نکات مهم تکنولوژی
HyperLink 2000m: ارتباطات توپولوژی جهانی
یک IC اتوبوس ارتباطی داخلی، معماری شبکه های زنجیره ای، درخت، ستاره و حلقه را بسیار فراتر از محدودیت زنجیره ای سیستم های معمولی امکان پذیر می کند.بازسازی شکل موج اختصاصی ایمنی صوتی استثنایی را فراهم می کند، حفظ یکپارچگی داده ها در محیط های ساختمانی با سر و صدای الکتریکی همراه با حداکثر 1100-متری لوله کشی و حداکثر 110-متری تفاوت ارتفاعشبکه به هر گوشه از ساختمان های تجاری متوسط می رسد.
ShieldBox IP55: استراتژی کل محفظه
یک محفظه الکتریکی بسته به طور هرمتیکی هر صفحه مدار را از خطرات محیطی جدا می کندو نفوذ حشرات همگی در مرز محفظه رد می شوند.بخاری های مایکروکانال خنک شده با یخچال، دمای اتصال نیمه هادی را در محدوده مطلوب نگه می دارند، حتی زمانی که هوای بیرون بیش از 50 درجه سانتیگراد باشد.این فلسفه حفاظت ارزش خود را در سراسر تاسیسات بیابان ثابت کرده استمناطق ساحلی گرمسیری و مناطق صنعتی سنگین.
META 2.0 منطق سه متغیر + برنامه ریزی انرژی 60 مرحله ای
الگوریتم کنترل همزمان سه حلقه بهینه سازی را اجرا می کند ✓ جریان یخچال، دمای عرضه و حجم هوا داخلی ✓ افزایش بهره وری کل ساختمان 28٪ یا بیشتر در هر سال.شصت مرحله ظرفیت افزایشی (40-100٪)، قابل تنظیم در افزوده های 1٪) خروجی را با تقاضا در زمان واقعی هماهنگ می کند در حالی که جریان ورودی را در زیر آستانه های قطع کننده مدار نگه می دارد. مصرف حالت آماده فقط به 3.5W کاهش می یابد،کاهش اتلاف برق در خارج از ساعات کاری.
55 درجه سانتیگراد خنک کننده شدید + معماری DC کامل
خنک سازی نامی مستمر از -15 درجه سانتیگراد تا 55 درجه سانتیگراد در دمای بیرون از 52 درجه سانتیگراد T3 که اکثر رقبا به عنوان حد بالا خود را در نظر می گیرند.,فن های داخلی از موتورهای DC بدون برس با نوسان سرعت نامحدودی استفاده می کنند، بار را دقیقاً تطبیق می دهند و هیچ چیزی را هدر نمی دهند.تبدیل تا 20 درصد انرژی برق کمتر از طرح های معادل موتورهای AC.
نظارت 17 نقطه ای سوپرسنس + حسگر مجازی
17 نقطه اندازه گیری توزیع شده فشار، درجه حرارت، سرعت یخچال و ویژگی های کار کمپرسور را در کل مدار ردیابی می کنند.الگوریتم سنسور مجازی پارامتر گمشده را از داده های مرتبط تخمین می زند.، حفظ عملکرد بدون وقفه. در ترکیب با افزونه سخت افزاری در چهار سطحو حس کردن VC Max اطمینان از زمان کار را که ساکنان تجاری انتظار دارند فراهم می کند.
12 دسته بندی واحد داخلی، 100+ پیکربندی
هیچ مدل دیگری در خانواده V8 با وسعت سازگاری تجهیزات داخلی VC Max مطابقت نداردو انواع ترکیبیطراحان می توانند نوع دقیق واحد را برای هر فضای مشخص کنند: لابی های سقف بالا، اتاق های سرور فشرده، دفاتر باز، راهروهای هتل، کلاس های درس و مناطق نمایش خرده فروشی.یک پلت فرم بیرونی یک ساختمان کامل را برآورده می کند.
پلتفرم های دو ولتاژ برای برق رسانی در سراسر جهان
نسخه استاندارد 380-415 ولت سه فاز 50 ((60) هرتز را می پذیرد که اروپا، خاورمیانه، آفریقا و بیشتر آسیا را پوشش می دهد.نسخه آمریکای لاتین 220 ولت سه فاز 60 هرتز را پذیرفته است که برای زیرساخت های توزیع برق منطقه طراحی شده استدر هر دو مورد، هیچ ترانسفورماتور خارجی مورد نیاز نیست، از بین بردن یک آیتم هزینه و نقطه شکست بالقوه.
معماری فقط خنک کننده با هوش کامل
از بین بردن چرخه پمپ گرما پیچیدگی مکانیکی را از بین می برد، دریچه های کمتر، مفاصل لوله های کمتر، مسیرهای نشت بالقوه کمتر، در حالی که تمام مزایای دیجیتال اکوسیستم V8 را حفظ می کند.کنترل دمای منطقه به منطقه، بهینه سازی بهره وری META 2.0، اتصال BMS از طریق Modbus و BACnet و محافظت از گرده گیر Gold Fin همه استاندارد باقی می مانند.VC Max حداکثر ارزش هر دلار سرمایه گذاری شده را ارائه می دهد.
سناریوهای کاربرد و انتشار منطقه ای
VC Max در سراسر ساختمان های اداری VRF ، راه حل های VRF هتل ، سیستم های VRF مدرسه ، سیستم های VRF بیمارستان و توسعه های خرده فروشی / تجاری در سراسر جهان مستقر شده است.
در خاورمیانه، تاییدات SASO/ESMA/GCC سیستم را برای انتشار خلیج تایید می کند،در حالی که قابلیت خنک کننده 55 درجه سانتیگراد و محافظت از شلیدباکس IP55 در برابر مهر و موم شن در شرایط اقلیمی شدید شبه جزیره عربستان.
پروژه های آمریکای لاتین از پیکربندی 220V/60Hz که به این منظور ساخته شده است، بهره مند می شوند، تبدیل ولتاژ را از بین می برند و عملکرد قابل اعتماد گرمسیری را تضمین می کنند.
تاسیسات آسیای جنوب شرقی از رتبه بندی موسمی استوایی، پوشش ساحلی گلد فین و ارتباطات طولانی مدت HyperLink برای مجتمع های بزرگ ترکیبی استفاده می کنند.
در سراسر آفریقا و اروپا، دوام شیلد باکس به چالش های مختلف آب و هوایی پاسخ می دهد، علامت گذاری CE الزامات انطباق اروپا را برآورده می کند و سیستم با اهداف انرژی LEED / BREEAM مطابقت دارد.
گواهینامه: CE • IP55 • SASO • ESMA • استاندارد GCC • ضد خوردگی UL • آماده LEED • آماده BREEAM • TÜV SÜD • ISO 9001/14001/45001
مشخصات فنی
| محدوده ظرفیت |
8 تا 30 اسب بخار (تنها) ؛ 32 تا 90 اسب بخار (جمع) |
| نوع سیستم |
VRF با تخلیه بالا فقط خنک کننده |
| سیستم کنترل |
کنترل هوشمند سه متغیر META 2.0 |
| ارتباطات |
HyperLink هر نوع توپولوژی، تا 2000 متر |
| حفاظت |
ShieldBox IP55 کاملا بسته شده است |
| محدوده خنک کننده |
-15°C تا 55°C محیط |
| حداکثر طول لوله |
1،100 متر |
| حداکثر، تفاوت ارتفاع |
110 متر |
| افزایش بهره وری انرژی |
۲۸%+ بهبود سالانه در مقایسه با روش های معمولی |
| قدرت آمادگی |
3.5W فوق العاده کم |
| سنسورها |
سوپرسنس 17 + پشتیبان حسگر مجازی |
| تخلیه |
چهار برابر (واحد، کمپرسور، فن، سنسور) |
| واحدهای داخلی |
12 نوع، 100+ مدل |
| قدرت (استانداردی) |
380-415V/3Ph/50 ((60)Hz |
| قدرت (LATAM) |
220V/3Ph/60Hz |

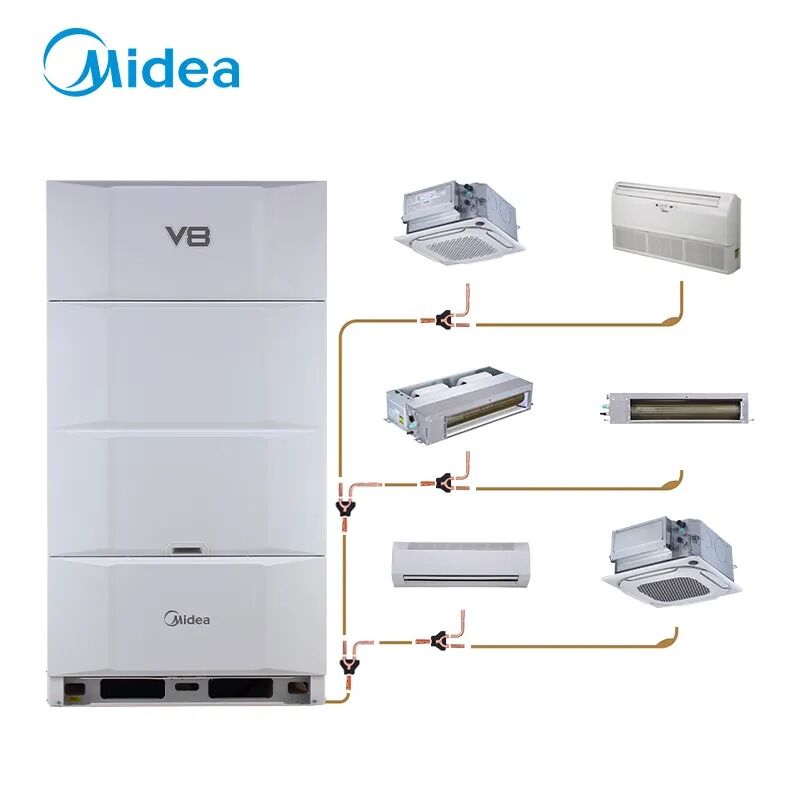

واحدهای داخلی موجود
- کاسه ی یک طرفه
- کاسه دو طرفه
- كاسيت چهار راه
- کاسه چهار راه
- کانال قوس
- لوله ای ثابت متوسط
- لوله ای استاتیک بالا
- نصب شده روی دیوار
- ایستادن روی کف
- سقف و کف
